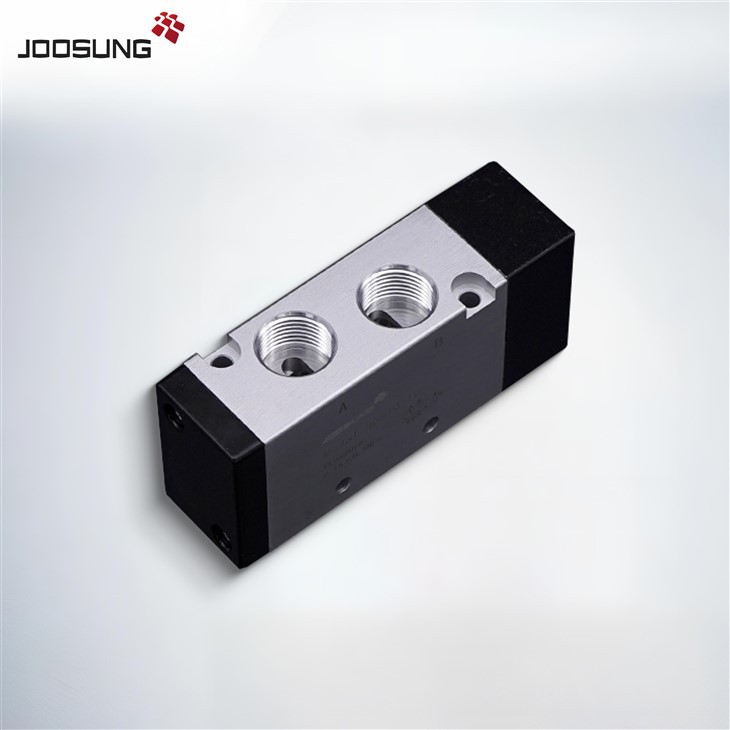

4A300 סעריע לופט פּילאָט וואַלוו

ווי צו סדר4A300סעריעלופטוואַלוו

4A 3 10 10 □

① ② ③ ④ ⑤

① מאָדעל

② קאָד

③ טיפּ וואַלוו

④ פּאָרט גרייס

⑤ פאָדעם טיפּ

4A: לופט וואַלוו (5/2,5/3 וועג)

3:300 סעריע

10: איין לופט קאָנטראָל 5/2 וועג
20: טאָפּל לופט קאָנטראָל 5/2 וועג
30C: טאָפּל לופט קאָנטראָל 5/3 וועג פֿאַרמאַכט צענטער
30E: טאָפּל לופט קאָנטראָל 5/3 וועג ויסמאַטערן צענטער
30P: טאָפּל לופט קאָנטראָל 5/3 וועג דרוק צענטער

08:1/4"

10:3/8"

ליידיק: PT
G:G
T:NPT

4A300סעריעלופטוואַלוו שליסל ספּעסאַפאַקיישאַנז

מאָדעל

4A310-08
4A320-08

4A330C-08
4A330E-08
4A330P-08

4A310-10
4A320-10

4A330C-10
4A330E-10
4A330P-10

פליסיק

לופט (צו זיין פילטערד דורך 40μם פילטער עלעמענט)

אַקטינג

עקסטעריאָר קאָנטראָל

פּאָרט גרייס [באַמערקונג 1]

אין=אויס=אויסגאנג=1/4"

אין=אויס=3/8"אויסגאנג=1/4"

אָריפיס גרייס (Cv)
[באַמערקונג 4]

4A310-10,4A320-10:28.0מם²(קוו =1.65)
4A330C-10:21.3מם²(Cv=1.25)

טיפּ וואַלוו

5 פּאָרט 2 שטעלע

5 פּאָרט 3 שטעלע

5 פּאָרט 2 שטעלע

5 פּאָרט 3 שטעלע

אַפּערייטינג דרוק

0.15 ~ 0.8 מפּאַ (21 ~ 114 פּסי)

דערווייַז דרוק

1.2 מפּאַ (175 פּסי)

טעמפּעראַטור

-20 ~ 70 גראַד

מאַטעריאַל פון גוף

אַלומינום צומיש

לובריקיישאַן [נאָטע 2]

ניט פארלאנגט

מאַקס. אָפטקייַט [נאָטע3]

5 ציקל / סעק

3 ציקל / סעק

5 ציקל / סעק

3 ציקל / סעק

וואָג (ג)

4A310-08:275
4A320-08:365

505

4A310-10:275
4A320-10:365

505
