די דייווערס זאַץ און אַרבעט פּרינציפּ פון דיצילינדער
ווייַטער, מיר וועלן ויספאָרשן אין טיף די זאַץ פון פּראָסט סילינדערס און זייער אַרבעט פּרינציפּן.
דער זאַץ פון די צילינדער כולל דער הויפּט די צילינדער גוף, די פּיסטאָן, די סילינג רינג און די מאַגנעטיק רינג (פּאַסיק פֿאַר די צילינדער מיט די סענסער). זייַן אַרבעט פּרינציפּ איז צו נוצן דרוק לופט צו שטופּן די פּיסטאָן צו רירן, דורך אַדזשאַסטינג די ריכטונג פון ינטייק, און דעמאָלט טוישן די ריכטונג פון באַוועגונג פון די פּיסטאָן רוט.
אָבער, דער צילינדער קען טרעפן עטלעכע דורכפאַל פּראָבלעמס בעשאַס אָפּעראַציע, אַזאַ ווי די פּיסטאָן איז סטאַק און קען נישט אַרבעטן, אָדער דער צילינדער איז שוואַך, די פּלאָמבע איז וואָרן און די לופט ליקס.
סטרוקטור און אַרבעט פּרינציפּ פון טיפּיש צילינדער
נעמען די איין פּיסטאָן רוט טאָפּל אַקטינג צילינדער וויידלי געניצט אין די פּנעוומאַטיש סיסטעם ווי אַ בייַשפּיל, זייַן טיפּיש סטרוקטור איז געוויזן אין די פיגור. דער צילינדער איז קאַמפּאָוזד פון אַ צילינדער, אַ פּיסטאָן, אַ פּיסטאָן רוט, אַ פראָנט סוף דעקן, אַ צוריק סוף דעקן און אַ פּלאָמבע. די אינעווייניק פון די צילינדער איז צעטיילט אין צוויי טשיימבערז דורך די פּיסטאָן, ניימלי, די פּיסטאָן רוט קאַמער (ריפערד צו ווי די רוט קאַמער) און די פּיסטאָן רוט קאַמער (ריפערד צו ווי די ראַדלעסס קאַמער).
בעשאַס אָפּעראַציע, אויב קאַמפּרעסט לופט איז אַרייַנשרייַב פון די רוטלעסס קאַמער און עס איז אַ רוט - קאַמער ויסמאַטערן, דעמאָלט דער דרוק חילוק צווישן די צוויי טשיימבערז פון די צילינדער וועט שטופּן די פּיסטאָן צו באַקומען די קעגנשטעל מאַסע און מאַכן די פּיסטאָן רוט פאַרברייטערן. אין קאַנטראַסט, אויב עס איז אַ רוט קאַוואַטי ינטייק און קיין רוט קאַוואַטי ויסמאַטערן, די פּיסטאָן רוט וועט צוריקציען. דורך אָלטערנייטינג דעם ינטייק און ויסמאַטערן אָפּעראַציע, די פּיסטאָן קענען דערגרייכן ריסיפּראַקייטינג לינעאַר באַוועגונג.
סטרוקטור און ארבעטן פּרינציפּ פון פּראָסט טאָפּל אַקטינג צילינדער
די סטרוקטור פון אַ פּראָסט טאָפּל {{0} אַקטינג צילינדער איז ענלעך צו אַז פון אַ איין פּיסטאָן רוט טאָפּל{{1} אַקטינג צילינדער, וואָס איז אויך קאַמפּאָוזד פון אַ צילינדער, אַ פּיסטאָן, אַ פּיסטאָן רוט, אַ פראָנט סוף דעקן, אַ צוריק סוף דעקן און אַ פּלאָמבע. דער חילוק איז אז ביידע זייטן פון די פּיסטאָן פון די פּראָסט טאָפּל {{3} אַקטינג צילינדער זענען צוגעשטעלט מיט סילינג רינגס, אַזוי אַז די קאַמפּרעסט לופט קענען זיין אַרייַנשרייַב פון ביידע זייטן, אַזוי צו דערגרייכן די צוויי וועג באַוועגונג פון די פּיסטאָן. די מייַלע פון דעם צילינדער איז אַז זייַן קראַפט און גיכקייַט קעראַקטעריסטיקס זענען מער באַלאַנסט, און עס קענען טרעפן מער קאָמפּליצירט אַרבעט באדערפענישן.

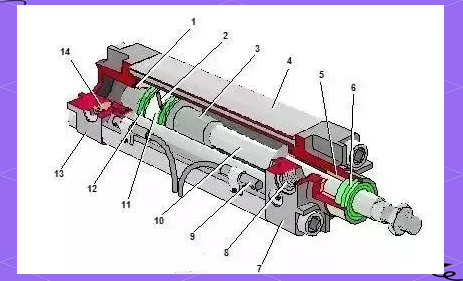

. באַפער פּלאַנדזשער (3)
.פּיסטאָן (2)
.צילינדער (4)
. גייד אַרבל (5)
.שטויב רינג (6)
. פראָנט סוף קאָווער (7)
לופט פּאָרט (8)
סענסאָרס (9)
. פּיסטאָן רוט (10)
טראָגן רינג (11)
.סילינג רינג (12)
.הינטן סוף קאָווער (13)
. באַפער גערגל וואַלוו (14)
דאָס זענען די הויפּט קאַמפּאָונאַנץ פון פּראָסט טאָפּל{{0} אַקטינג צילינדער, וואָס צוזאַמען פאָרעם די גאַנץ סטרוקטור פון די צילינדער. דורך די סינערדזשי פון די קאַמפּאָונאַנץ, דער צילינדער איז ביכולת צו דערגרייכן זיין ביידירעקטיאָנאַל באַוועגונג און באַלאַנסט קראַפט און גיכקייַט קעראַקטעריסטיקס.
סטרוקטור און ארבעטן פּרינציפּ פון מעטשאַניקאַל קאָנטאַקט ראָדלעסס צילינדער
מעטשאַניקאַל קאָנטאַקט ראָדלעסס צילינדער, זייַן קלוג פּלאַן, די סטרוקטור איז געוויזן אין פיגורע 3. אויף די צילינדער שטיל, אַ קערפאַלי דיזיינד נאָרע לויפט דורך עס, און די פּיסטאָן און רוק בלאָק מאַך סמודלי אין דער אויבערשטער טייל פון דער נאָרע. אין סדר צו ענשור די סילינג און שטויב קעגנשטעל פון די צילינדער, די פּאַליוראַטיין סילינג גאַרטל און די שטויב-דערווייַז ומבאַפלעקט שטאָל גאַרטל זענען קלעווערלי פאַרפעסטיקט אין ביידע ענדס פון די צילינדער קאָפּ. די פּיסטאָן קלאַמער פּאַסיז דורך די נאָרע, טייטלי קאַנעקטינג די פּיסטאָן און די סליידער אין אַ איין אַפּאַראַט. אין דעם וועג, די קאָואָרדאַנייטיד באַוועגונג פון די פּיסטאָן און די סליידער קענען פאָר די יגזעקיאַטיוו מעקאַניזאַם פאַרפעסטיקט אויף די סליידער צו דערגרייכן עפעקטיוו ריסיפּראַקייטינג קאַמף.
די בוילעט אַדוואַנטידזשיז פון דעם ראָדלעסס צילינדער אַרייַננעמען: די ייַנמאָנטירונג פּלאַץ קענען זיין רידוסט מיט האַלב קאַמפּערד מיט פּראָסט סילינדערס אונטער די זעלבע מאַך טנאָים; קיין נאָך אַנטי-דריי מעקאַניזאַם איז פארלאנגט; פּאַסיק פֿאַר צילינדער דיאַמעטער קייט פון 10 ~ 80מם, און ווען די צילינדער דיאַמעטער איז גרעסער ווי אָדער גלייַך צו 40מם, די מאַקסימום רייזע קענען דערגרייכן 7ם; אין דערצו, זייַן גיכקייַט פאָרשטעלונג איז ויסגעצייכנט, די גיכקייַט פון די נאָרמאַל טיפּ צילינדער קענען דערגרייכן 0.1 ~ 0.5 ם / s, און די הויך - גיכקייַט טיפּ קענען דערגרייכן 0.3 ~ 3.0 ם / s. אָבער, עס אויך האט עטלעכע שאָרטקאָמינגס: די סילינג פאָרשטעלונג איז לעפיערעך שוואַך, גרינג צו פאַלן פונדרויסנדיק ליקאַדזש, אַזוי אין די נוצן פון דרייַ - שטעלע וואַלוו מוזן קלייַבן די מיטל דרוק טיפּ; אין דער זעלביקער צייט, רעכט צו דער קליין מאַסע, אין סדר צו פאַרבעסערן די מאַסע קאַפּאַציטעט, עס קען זיין נייטיק צו לייגן נאָך גיידינג מעקאַניזאַם.
דיטיילד קאָמפּאָנענט אַנאַליסיס פון מעטשאַניקאַל קאָנטאַקט ראָדלעסס צילינדער
אין מעטשאַניקאַל קאָנטאַקט ראָדלעסס סילינדערס, יעדער קאָמפּאָנענט פיעסעס אַ וויטאַל ראָלע. צווישן זיי, די גערגל וואַלוו איז געניצט צו רעגולירן די גאַז לויפן, אַזוי ווי צו קאָנטראָלירן די צילינדער גיכקייַט; די באַפער פּלאַנדזשער קענען יפעקטיוולי רעדוצירן די פּראַל קראַפט פון די פּיסטאָן בעשאַס באַוועגונג און באַשיצן די צילינדער פון שעדיקן; די קלוג פּלאַן פון די סילינג גאַרטל און דוסטפּראָאָף ומבאַפלעקט שטאָל גאַרטל ינשורז די סילינג און דוסטפּראָאָף פון די צילינדער. אין אַדישאַן, די פּיסטאָן און די סליידער זענען ענג פארבונדן דורך די פּיסטאָן ראַם און אַרבעט צוזאַמען צו פאָר די אַקטואַטאָר צו דערגרייכן עפעקטיוו ריסיפּראָקייטינג באַוועגונג.
סטרוקטור און אַרבעט פּרינציפּ פון מאַגנעטיק ראָדלעסס צילינדער
מאַגנעטיק ראָדלעסס צילינדער רילייזיז סינטשראָנאָוס באַוועגונג פון פּיסטאָן און פונדרויסנדיק מאָווינג גוף פון צילינדער בלאָק דורך מאַגנעטיק קראַפט. זיין סטרוקטור איז געוויזן אין דיאַגראַמע 4, און דער שליסל איז אַ גאַנג פון הויך -שטאַרקייַט מאַגנעטיק פּערמאַנאַנט מאַגנעטיק רינגס יקוויפּט אויף די פּיסטאָן. די מאגנעטישע קראפט ליניעס פון די מאגנעטישע רינגען וועלן דורכגיין דורך דעם דין-וואלדענע צילינדער און אינטעראקטירן מיט אן אנדער סכום מאגנאטישע רינגען אינדרויסן, וואס ריזאַלטינג אין א שטארקע זויג קראפט צוליב דעם פארקערטן מאגנעטיזם. ווען די פּיסטאָן איז פּושט דורך לופט דרוק אין די צילינדער, די מאַגנעטיק קראַפט שפּילט אַ ראָלע, אַזוי אַז די פּיסטאָן באוועגט די מאַגנעטיק רינג אַרבל אַרויס די צילינדער. עס איז כדאי צו באמערקן אַז די שטויס פון די צילינדער פּיסטאָן דאַרף זיין באַלאַנסט מיט די סאַקשאַן פון די מאַגנעטיק רינג.
יינציק פֿעיִקייטן פון מאַגנעטיק ראָדלעסס סילינדערס
מאַגנעטיק ראָדלעסס צילינדער, אַן ינאַווייטיוו מעטשאַניקאַל מיטל, מיט זיין יינציק מאַגנעטיק פאָר מאָדע, ריאַלייזיז די סינטשראָנאָוס באַוועגונג פון די פּיסטאָן און די פונדרויסנדיק מאָווינג גוף פון די צילינדער בלאָק. זיין האַרץ איז דער הויך -שטאַרקייט מאַגנעטיק שטענדיק מאַגנעטיק רינג יקוויפּט אויף די פּיסטאָן, וואָס איז פּושט דורך די לופט דרוק אין די צילינדער און ינטעראַקט מיט די פונדרויסנדיק מאַגנעטיק רינג, דערמיט דרייווינג די גאנצע סיסטעם. דעם סטרוקטור ניט בלויז סימפּלאַפייז די קאָמפּלעקס מעטשאַניקאַל קאַמפּאָונאַנץ פון טראדיציאנעלן סילינדערס, אָבער אויך ימפּרוווז די קוילעלדיק עפעקטיווקייַט פון די סיסטעם.

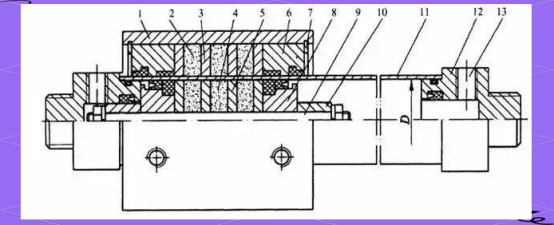

1-אַרבל, 2-ויסווייניקסט מאַגנעטיק רינג, 3-ויסווייניקסט מאַגנעטיק פירן טעלער, 4-ינער מאַגנעטיק רינג, 5-ינער מאַגנעטיק פירן טעלער, 6-דריז, 7-קלאַמערן רינג, 8-פּיסטאָן, 9-פּיסטאָן שטיל, 10-באַפער פּלאַנדזשער, 11-צילינדער פאַס און 13-לינדער-ענד קאַפּ, 12-ענדס. די קאַמפּאָונאַנץ צוזאַמען פאָרעם די פייַן סטרוקטור פון די מאַגנעטיק ראַדלעסס צילינדער.
סטרוקטור און ארבעטן פּרינציפּ פון פּיניאָן און געשטעל טיפּ מאַך צילינדער
די האַרץ ארבעטן פּרינציפּ פון די פּיניאָן און געשטעל טיפּ מאַך צילינדער איז די ינטעראַקשאַן צווישן די געשטעל און די גאַנג אויף די פּיסטאָן. ווען די פּיסטאָן פירט אַ רעסיפּראָקייטינג לינעאַר באַוועגונג, עס וועט דרייען דורך די קאָננעקטעד געשטעל צו פאָר די גאַנג, אַזוי צו דערגרייכן די מאַך פונקציע. דער פּלאַן האט ניט בלויז נידעריק רייַבונג אָנווער, אָבער אויך האט אַ הויך גאַנג טראַנסמיסיע עפעקטיווקייַט, אַזוי אַז די קוילעלדיק עפעקטיווקייַט פון די סווינגינג צילינדער קענען דערגרייכן וועגן 95%.
ארבעטן קעראַקטעריסטיקס פון געשטעל -און- פּיניאָן טיפּ מאַך צילינדער
פּיניאָן און געשטעל טיפּ מאַך צילינדער, די אַרבעט קעראַקטעריסטיקס זענען דער הויפּט שפיגלט אין די קלוג קאָואָרדאַניישאַן פון די גאַנג און געשטעל. געטריבן דורך די ריסיפּראָקייטינג לינעאַר באַוועגונג פון די פּיסטאָן, די קאָננעקטעד געשטעל פּושיז די גאַנג צו דרייען, און דעמאָלט ריאַלייזיז די מאַך פונקציע. דער פּלאַן האט ניט בלויז אַ קליין רייַבונג אָנווער, אָבער אויך האט אַ גאַנג טראַנסמיסיע עפעקטיווקייַט פון מער ווי 95%, ינשורינג די עפעקטיוו פאָרשטעלונג פון די סווינגינג צילינדער.

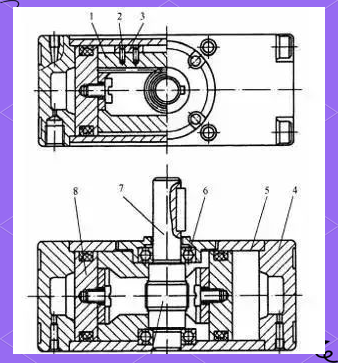

1 - געשטעל פֿאַרזאַמלונג, 2- פרילינג שטיפט, 3-רוק בלאָק, 4-סוף היטל, 5-צילינדער בלאָק, 6-שייַכעס, 7-שאַפט, 8-פּיסטאָן, 9-גאַנג. די קאַמפּאָונאַנץ אַרבעט צוזאַמען צו פאָרעם די גאַנץ סטרוקטור פון די געשטעל-און-פּיניאָן טיפּ מאַך צילינדער.
וויין טיפּ סווינגינג צילינדער און זייַן אַרבעט פּרינציפּ
די סטרוקטור פון די איין - וויין טיפּ מאַך צילינדער איז געוויזן אין פיגורע 6, וואָס דער הויפּט כולל די בלייד שטיל ראָוטער (דאָס איז, די רעזולטאַט שטיל), די סטאַטאָר, די צילינדער בלאָק און די פראָנט און דערציען סוף קאָווערס. די סטאַטאָר און די צילינדער זענען פאַרפעסטיקט און פארבונדן, בשעת די בלאַדעס זענען פארבונדן צו די ראָוטער. דער סטאַטאָר איז צוגעשטעלט מיט צוויי לופט פּאַטס, ווען די לינקס לופט ינטייק, די רעכט ויסמאַטערן, דערמיט ניצן קאַמפּרעסט לופט צו שטופּן די בלייד, פאָר די ראָוטער קלאַקווייז מאַך. אַנדערש, עס סווינגס קאַונטערקלאָקווייז.
כאָטש די וויין טיפּ מאַך צילינדער האט די אַדוואַנטידזשיז פון קליין גרייס און ליכט וואָג, זייַן מאַנופאַקטורינג אַקיעראַסי איז זייער הויך, די סילינג פּראָבלעם איז מער שווער, און די ליקאַדזש דערשיינונג איז מער געוויינטלעך. אין דערצו, זייַן דינאַמיש פּלאָמבע קאָנטאַקט געגנט איז ברייט, ריזאַלטינג אין אַ לעפיערעך גרויס רייַבונג קעגנשטעל אָנווער פון די פּלאָמבע, וואָס אַפעקץ די רעזולטאַט עפעקטיווקייַט, יוזשאַוואַלי ווייניקער ווי 80%. דעריבער, אין פּראַקטיש אַפּלאַקיישאַנז, עס איז דער הויפּט לימיטעד צו מאל ווען די ייַנמאָנטירונג שטעלע איז לימיטעד, אַזאַ ווי די ראָוטיישאַן פון די ייַנאָרדענונג, די עפן און קלאָוזינג פון די וואַלוו און די טראַנספּאָסיטיאָן פון די וואָרקבענטש.
טשאַראַקטעריסטיקס און אַדוואַנטידזשיז פון איין וויין טיפּ מאַך צילינדער
איין - וויין סווינג צילינדער, מיט זיין יינציק סטרוקטור און העכער פאָרשטעלונג, שטייט אויס צווישן פילע צילינדער טייפּס. זייַן סאָליד סטרוקטור און ליכט וואָג מאַכן עס מעגלעך צו ינסטאַלירן אין אַ לימיטעד פּלאַץ. אין דער זעלביקער צייט, עס אויך האט די אַדוואַנטידזשיז פון הויך מאַנופאַקטורינג אַקיעראַסי, גוט סילינג פאָרשטעלונג, אאז"ו ו, צו ענשור זייַן פעסטקייַט און רילייאַבילאַטי בעשאַס נוצן. אין דערצו, די דינאַמיש פּלאָמבע קאָנטאַקט געגנט איז ברייט, כאָטש עס ינקריסיז די רייַבונג קעגנשטעל צו אַ זיכער מאָס, אָבער אויך גיט אַ ברייט אַדזשאַסטמאַנט קייט און אַ גרעסערע רעזולטאַט טאָרק. דעריבער, די איין - וויין מאַך צילינדער ווייזט זייַן יינציק אַדוואַנטידזשיז אין אַפּלאַקיישאַנז אַזאַ ווי די ראָוטיישאַן פון די ייַנאָרדענונג, די עפן און קלאָוזינג פון די וואַלוו און די ראָוטיישאַן פון די טיש.
סטרוקטור אַנאַליסיס פון איין וויין טיפּ מאַך צילינדער
די הויפּט קאַמפּאָונאַנץ פון די איין וויין טיפּ מאַך צילינדער אַרייַננעמען: בלייד, ראָוטער, סטאַטאָר און צילינדער גוף. די קאַמפּאָונאַנץ אַרבעט צוזאַמען צו געבן דעם צילינדער זייַן יינציק מאַך פונקציע און העכער פאָרשטעלונג.
פּרינציפּ און אַפּלאַקיישאַן פון פּנעוומאַטיש האַנט קרעל
די פּנעוומאַטיש האַנט קרעל, ווי אַ שליסל יגזעקיאַטיוו עלעמענט אין די מאַניפּיאַלייטער, איז ינספּייערד דורך די פּלאַן פון די בייַטעוודיק צילינדער. עס קענען לייכט אָנכאַפּן אַבדזשעקץ, אַזוי צו דערגרייכן אַ פאַרשיידנקייַט פון מאַניפּיאַלייטער אַקשאַנז. אין די פעלד פון אָטאַמיישאַן, לופט האַנט קלאָז זענען וויידלי געניצט אין האַנדלינג, טראַנספערינג וואָרקפּיעסעס און אנדערע מעקאַניזאַמז, פאַראַנטוואָרטלעך פֿאַר גראַספּינג און פּלייסינג אַבדזשעקץ.
עס זענען פארהאן פארשידענע סארטן לופט האנט גריפערס, אריינגערעכנט פאראלעל עפן און פארמאכן פינגער, עלנבויגן סווינג עפן און פארמאכן גריפערס, ווי אויך צוויי -, דריי - און פיר- שפיץ דיזיינז. צווישן זיי, די צוויי - קלאָ פּלאַן איז צעטיילט אין פלאַך און פולקרום אָפֿן און פֿאַרמאַכט, און די פאָר מאָדע איז לינעאַר און דריי.
די עפן און קלאָוזינג באַוועגונג פון די לופט האַנט קרעל איז יוזשאַוואַלי געטריבן דורך די רעסיפּראָקייטינג לינעאַר באַוועגונג פון די צילינדער פּיסטאָן. דעם באַוועגונג איז פארוואנדלען דורך די טשודאַק קאַנעקטינג רוט, וואַל אָדער גאַנג פארבונדן מיט די קרעל, אַזוי אַז יעדער קרעל קענען סינטשראָנאָוסלי פאַרענדיקן די עפן און קלאָוזינג קאַמף.
סטרוקטור און ארבעטן פּרינציפּ פון דין פילם צילינדער

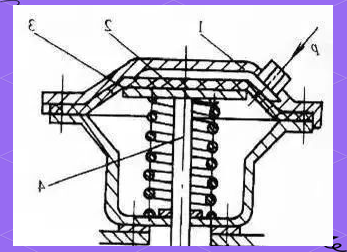

פילם צילינדער, אַ סאָליד, סאָליד טיפּ פון צילינדער, זייַן אַרבעט פּרינציפּ דיאַגראַמע איז ווי גייט. די דייאַפראַם אין די פילם צילינדער איז יוזשאַוואַלי געמאכט פון שטאָף גומע, שטאָל בויגן אָדער פאָספאָר בראָנדז בויגן, די גרעב איז אין די קייט פון 5 ~ 6 מם, עס זענען אויך ווערייישאַנז ניצן 1 ~ 2 מם דיק דייאַפראַם. זייַן פֿונקציע איז ענלעך צו אַ פרילינג - אומגעקערט פּיסטאָן איין {{7} אַקטינג צילינדער, וואָס ניצט קאַמפּרעסט לופט צו שטופּן די פּיסטאָן רוט פֿאַר באַוועגונג. דעם טיפּ פון צילינדער איז נישט בלויז פּשוט אין סטרוקטור, גרינג צו פּראָצעס, נידעריק אין פּרייַז, אָבער אויך האט ויסגעצייכנט סילינג און געווער, ניט דאַרפֿן צו טראָגן טיילן, און עס איז זייער באַקוועם צו טייַנען. אָבער, די מאַך פון די פילם צילינדער איז לעפיערעך קורץ, יוזשאַוואַלי ניט מער ווי 50 מם, ספּעציעל די פלאַך דייאַפראַם, וועמענס מאַך איז בלויז וועגן איין - צענט פון די דיאַמעטער.
דיטיילד אַנאַליסיס פון די פילם צילינדער
דין פילם צילינדער, דעם טיפּ פון צילינדער מיט סאָליד סטרוקטור און קליין באַנד, זייַן אַרבעט פּרינציפּ און סטראַקטשעראַל קעראַקטעריסטיקס זענען ווערט פון אַ-טיפקייַט דיסקוסיע. די האַרץ קאָמפּאָנענט פון די פילם צילינדער איז די דייאַפראַם, יוזשאַוואַלי געמאכט פון שטאָף גומע, שטאָל בויגן אָדער פאָספאָר בראָנדז בויגן קערפאַלי, די גרעב איז קאַנטראָולד אין די קייט פון 5 ~ 6 מם, עס זענען אויך טינער וועריאַנץ אַזאַ ווי 1 ~ 2 מם דיק דייאַפראַם. זיין ארבעטן פּרינציפּ איז ענלעך צו אַז פון אַ פרילינג - אומגעקערט פּיסטאָן איין {{8} אַקטינג צילינדער, וואָס באוועגט די פּיסטאָן רוט דורך די שטופּן פון קאַמפּרעסט לופט. דער טיפּ פון צילינדער איז ניט בלויז פּשוט אין סטרוקטור, גרינג צו פּראָצעס, פּרייַז עפעקטיוו, אָבער אויך העכסט רעספּעקטעד פֿאַר זייַן ויסגעצייכנט סילינג און געווער. עס איז ווערט דערמאָנען אַז די פילם צילינדער טוט נישט דאַרפֿן צו טראָגן טיילן, און די וישאַלט איז גאַנץ פּשוט און שנעל. כאָטש זיין רייזע איז לעפיערעך קורץ, יוזשאַוואַלי ניט מער ווי 50 מם, ספּעציעל די פלאַך דייאַפראַם, וועמענס רייזע איז בלויז וועגן איין - צענט פון די דיאַמעטער, די פילם צילינדער נאָך פיעסעס אַ ינדיספּענסאַבאַל ראָלע אין פילע אַפּלאַקיישאַנז.

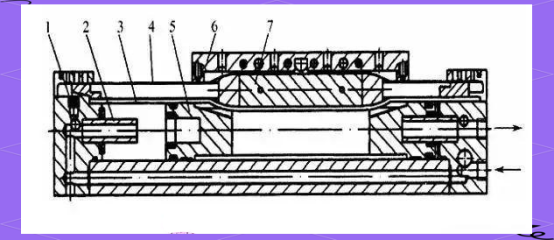

1-צילינדער בלאָק, 2-דייאַפראַם, 3-דייאַפראַם דיסק, 4-פּיסטאָן רוט.
סטרוקטור און ארבעטן פּרינציפּ פון קאַמביינד צילינדער מיט וואַלוו
מיט וואַלוו צילינדער, דעם קאַמביינד פּנעוומאַטיש אַקטואַטאָר קאַמביינז די פאַנגקשאַנז פון צילינדער, ריווערסינג וואַלוו און גיכקייַט קאָנטראָל וואַלוו. זיין קלוג פּלאַן סאַוועס די קאַמבערסאַם קשר רער און רער שלאָס, ניט בלויז ראַדוסאַז די ענערגיע אָנווער, אָבער אויך ריאַלייזיז די סאָליד סטרוקטור און באַקוועם ינסטאַלירונג. אין אַדישאַן, די וואַלוו טייל מיט וואַלוו צילינדער גיט אַ פאַרשיידנקייַט פון פלעקסאַבאַל קאָנטראָל מעטהאָדס אַזאַ ווי עלעקטריק קאָנטראָל, גאַז קאָנטראָל, מעטשאַניקאַל קאָנטראָל און מאַנואַל קאָנטראָל צו טרעפן פאַרשידענע אַפּלאַקיישאַנז. פּראָסט וואַלוו ייַנמאָנטירונג שטעלעס אַרייַננעמען די עק פון די צילינדער, דער אויבערשטער טייל, אאז"ו ו, ווי געוויזן אין די פיגור אונטן, די ילעקטראָומאַגנעטיק ריווערסינג וואַלוו איז קלעווערלי געשטעלט אין דער אויבערשטער טייל פון די צילינדער. אַמאָל די עלעקטריקאַל סיגנאַל איז באקומען, די סאָלענאָיד וואַלוו געשווינד סוויטשיז, וואָס אַלאַוז דירעקט פּנעוומאַטיש קאָנטראָל פון די צילינדער קאַמף.
סטראַקטשעראַל טשאַראַקטעריסטיקס און אַדוואַנטידזשיז פון קאַמביינד צילינדער מיט וואַלוו
קאַמביינד צילינדער מיט וואַלוו, דעם ינאַווייטיוו פּנעוומאַטיש אַקטואַטאָר ניט בלויז ינטאַגרייץ קייפל פאַנגקשאַנז אַזאַ ווי צילינדער, ריווערסינג וואַלוו און גיכקייַט קאָנטראָל וואַלוו, אָבער אויך ווייזט זייַן יינציק כיין אין די סטרוקטור. זיין סאָליד און גרינג צו ינסטאַלירן פּלאַן מאכט קאַמבערסאַם קאַנעקטינג פּייפּס און פיטינגז אַ זאַך פון די פאַרגאַנגענהייט, יפעקטיוולי רידוסינג ענערגיע קאַנסאַמשאַן. אין דערצו, די וואַלוו אָפּטיילונג מיט די וואַלוו צילינדער גיט אַ פאַרשיידנקייַט פון קאָנטראָל מעטהאָדס, אַרייַנגערעכנט עלעקטריק קאָנטראָל, לופט קאָנטראָל, מעטשאַניקאַל קאָנטראָל און מאַנואַל קאָנטראָל, פלעקסאַבאַל צו טרעפן די באדערפענישן פון פאַרשידן אַפּלאַקיישאַן סינעריאָוז. פּראָסט וואַלוו מאַונטינג שטעלעס, אַזאַ ווי די עק און דער אויבערשטער טייל פון די צילינדער, לאָזן קאָנטראָל קאַמפּאָונאַנץ אַזאַ ווי ילעקטראָומאַגנעטיק דירעקטיאָנאַל וואַלווז לייכט ינאַגרייטיד אין די קוילעלדיק פּלאַן. אַמאָל די קאָראַספּאַנדינג סיגנאַל איז באקומען, די סאָלענאָיד וואַלוו געשווינד ריאַקץ צו דערגרייכן גענוי פּנעוומאַטיש קאָנטראָל פון די צילינדער קאַמף.

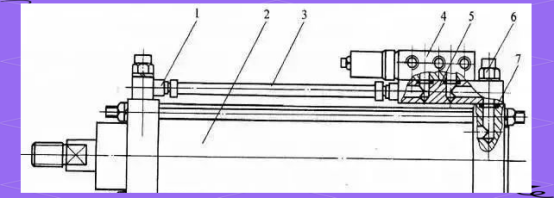

1 - פיטינגז, 2- סילינדערס, 3- גאַז רערן, 4- סאָלענאָיד דירעקטיאָנאַל וואַלוו, 5- דירעקטיאָנאַל וואַלוו באַזע טעלער, 6- איין-וועג גערגל פֿאַרזאַמלונג, 7- סילינג רינג. די קאַמפּאָונאַנץ צוזאַמען פאָרעם די פייַן סטרוקטור פון די קאַמביינד צילינדער מיט די וואַלוו.

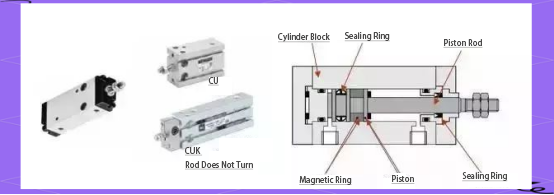

סטרוקטור און אַרבעט פּרינציפּ פון מאַגנעטיק באַשטימען צילינדער
דער פּלאַן פון די מאַגנעטיק באַשטימען צילינדער איז יינציק, זייַן פּיסטאָן איז יקוויפּט מיט אַ מאַגנעטיק רינג, און דער צילינדער איז גלייַך יקוויפּט מיט אַ מאַגנעטיק באַשטימען. דער פּלאַן ינייבאַלז די מאַגנעטיק באַשטימען צו אַקיעראַטלי דעטעקט די מאַך שטעלע פון די צילינדער, אַזוי ריאַלייזינג די ינטעליגענט קאָנטראָל פון די ריסיפּראַקייט באַוועגונג פון די צילינדער. קאַמפּערד מיט טראדיציאנעלן רייזע וואַלווז אָדער אַרומפאָרן סוויטשיז, דעם פּלאַן איז סימפּלער און מער עפעקטיוו און טוט נישט דאַרפן נאָך סטאַפּס אויף די פּיסטאָן רוט.
דער אַרבעט פּרינציפּ איז געוויזן אין די פיגור: די שטענדיק מאַגנעטיק רינג אויף די צילינדער פּיסטאָן באוועגט מיט די באַוועגונג פון די פּיסטאָן, און ווען עס אַפּראָוטשיז די ראָר באַשטימען אויף די צילינדער האָוסינג, די מאַגנעטיק קראַפט שורה גייט דורך די צונג ראָר און מאַגנאַטייז עס. צוליב דער מאגנעטישער קראפט ציט מען די צוויי רייד זיך צו און רירירט זיך איינס דעם אנדערן, און דערמיט מאכט די סוויטש עפענען. ווען דער שטענדיקער מאַגנעט קערט זיך צוריק און בלייבט אַוועק פון די צונג ראָר, די מאַגנעטיק פעלד שטאַרקייַט וויקאַנז, די ראָר פּאָפּס עפענען אונטער די קאַמף פון ילאַסטיסאַטי, און די באַשטימען איז דיסקאַנעקטיד. דעם אויף - אַוועק און אַוועק- ציקל פּראָצעס גענוי קאָנטראָלס די ריסיפּראָקייטינג באַוועגונג פון די צילינדער דורך די ריווערסינג קאַמף פון די סאָלענאָיד וואַלוו.
קאַמף גראדן, פאַראַנטוואָרטלעך פֿאַר ווייַזונג די אַרבעט שטאַט פון די צילינדער.
שוץ קרייַז צו ענשור אַז די צילינדער קענען זיין בעשאָלעם דיסקאַנעקטיד אונטער אַבנאָרמאַל טנאָים.
די באַשטימען האָוסינג פּראַטעקץ ינערלעך קאַמפּאָונאַנץ און ימפּרוווז די פעסטקייַט פון די קוילעלדיק סטרוקטור.
ווירעס זענען פארבונדן צו די מאַגנעטיק באַשטימען און קאָנטראָל סיסטעם צו דערגרייכן סיגנאַל טראַנסמיסיע.
די פּיסטאָן, דורך זייַן באַוועגונג דרייווז די באַוועגונג פון די מאַגנעטיק רינג, אַזוי טריגערינג די באַשטימען קאַמף.
מאַגנעטיק רינג, די נוצן פון זייַן מאַגנעטיק ווירקונג און ראָר באַשטימען ינטעראַקשאַן צו דערגרייכן באַשטימען אויף און אַוועק.
דער צילינדער גיט סטאַביל שטיצן און גיידאַנס פֿאַר די הויפּט טייל פון די צילינדער.
די ראָר באַשטימען ענדערונגען זייַן שטאַט דורך די באַוועגונג פון די מאַגנעטיק רינג, און דאַן קאָנטראָלס די באַוועגונג פון די צילינדער.
