אַן עלעקטראָמאַגנעטיק וואַלוו איז אַ מיטל וואָס ניצט ילעקטראָומאַגנעטיק קראַפט צו קאָנטראָלירן די לויפן פון פלוידס אָדער גאַסאַז. עס איז דער הויפּט קאַמפּאָוזד פון די וואַלוו גוף, וואַלוו האַרץ, ילעקטראָומאַגנעטיק שפּול און פרילינג עטק.
ווען די ילעקטראָומאַגנעטיק שפּול איז ענערדזשייזד, אַ מאַגנעטיק פעלד איז דזשענערייטאַד, וואָס געפֿירט די וואַלוו האַרץ צו זיין געצויגן אָדער ריפּעלד דורך מאַגנעטיק קראַפט, דערמיט קאַנטראָולינג די לויפן ריכטונג און גיכקייַט פון די מיטל.
סאָלענאָיד וואַלווזזענען וויידלי געניצט אין פעלדער אַזאַ ווי אָטאַמאַטיק קאָנטראָל סיסטעמען, ינדאַסטריאַל פּראָדוקציע, פּעטראָוקעמיקאַלז, אאז"ו ו. זיי האָבן די אַדוואַנטידזשיז פון פּשוט סטרוקטור, שנעל ענטפער גיכקייַט, און הויך רילייאַבילאַטי.
פּנעוומאַטיש סאָלענאָיד וואַלווז האָבן פילע וועגן און שטעלעס לויט זייער פאַנגקשאַנז און רעקווירעמענץ.
עס זענען צוויי-פאזיציע צוויי-וועג, צוויי-פאזיציע דריי-וועג, צוויי-פאזיציע פינף-וועג, צוויי-פאזיציע פיר-וועג און סאָלענאָיד וואַלווז. (צוויי -פאזיציע פינף-וועג און צוויי-פאזיציע פיר-וועג זענען ווייטער צעטיילט אין איין עלעקטראָנישע קאָנטראָל און צווייענדיקע עלעקטראָנישע קאָנטראָל טייפּס.)
פון קורס, די סימפּלאַסט און מערסט קאַמאַנלי געניצט אָנעס זענען די צוויי- שטעלע דריי- וועג סאָלענאָיד וואַלוו און די צוויי- שטעלע פינף- וועג סאָלענאָיד וואַלוו. די דריי{- שטעלע פינף-וועג סאָלענאָיד וואַלוו זאָל ווערן גענוצט נאָר ווען דער צילינדער (אַקטואַטאָר) דאַרף האַלטן אין מיטן.
"דורך" און "שטעלע" זענען וויכטיק קאַנסעפּס פון פּנעוומאַטיש ריווערסינג סאָלענאָיד וואַלווז.
פאַרשידענע "אויף" און "שטעלע" קאַנסטאַטוט פאַרשידענע טייפּס פון פּנעוומאַטיש ריווערסינג סאָלענאָיד וואַלווז.
די אַזוי -גערופֿן "צוויי- שטעלע וואַלוו" און "דריי- שטעלע וואַלוו" יוזשאַוואַלי אָפּשיקן צו די פאַקט אַז די וואַלוו האַרץ פון די דירעקטיאָנאַל קאָנטראָל וואַלוו האט צוויי אָדער דריי פאַרשידענע ארבעטן שטעלעס.

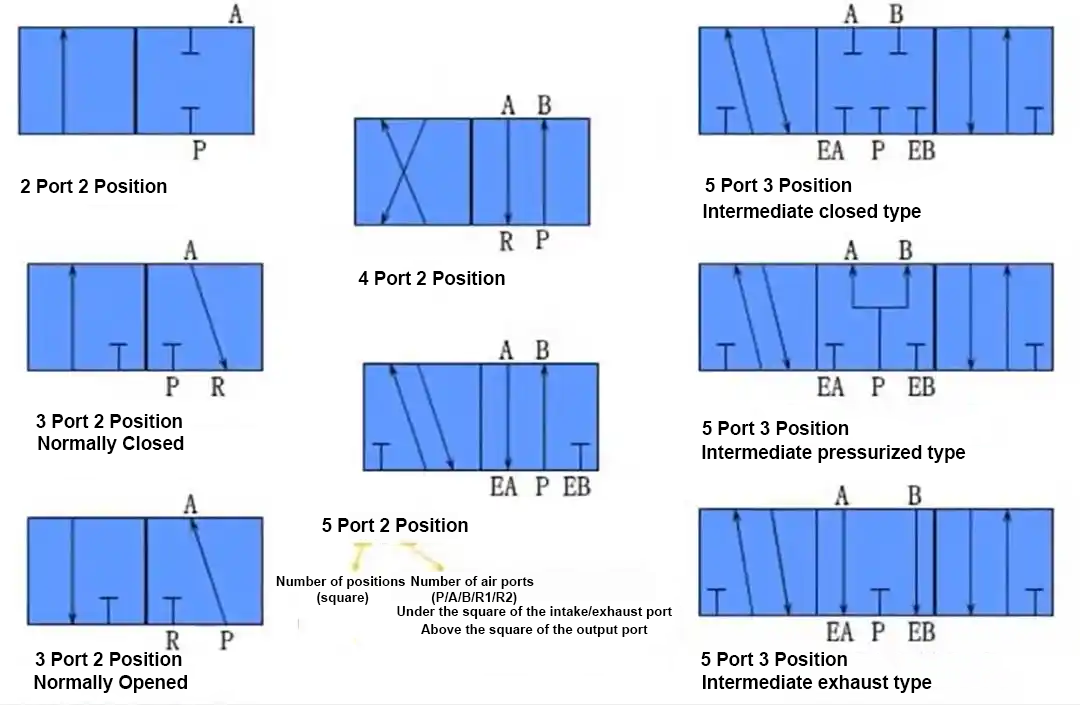

די אַזוי -גערופן "צוויי-וועג וואַלוו", "דריי-וועג וואַלוו" און "פיר-וועג וואַלוו" אָפּשיקן צו די צוויי, דריי אָדער פיר ינטערפייסיז אויף די וואַלוו גוף פון די דירעקטיאָנאַל קאָנטראָל וואַלוו וואָס זענען נישט ינטערקאַנעקטיד אָבער קענען זיין פארבונדן צו פאַרשידענע ייל אָדער גאַז רערן אין די סיסטעם. פאַרשידענע ייל טשאַנאַלז / גאַז שורות קענען נאָר יבערגעבן מיט די "עטלעכע שטעלעס" אין פראָנט דורך די עפן און קלאָוזינג פון די וואַלוו פּאָרט ווען די וואַלוו האַרץ באוועגט. איר דאַרפֿן צו זען ווי פילע ארבעטן שטאַטן דעם וואַלוו האט צו זאָגן ווי פילע שטעלעס עס איז. אויב עס זענען סימבאָלס פֿאַר פּנעוומאַטיש קאַמפּאָונאַנץ, עס וועט זיין גרינגער צו פֿאַרשטיין. אויף דעם סימבאָל, די נומער פון סקווערז (מיט אַראָוז אָדער ט - שורות ין) רעפּריזענטינג די וואַלוו גוף איז די נומער פון שטעלעס.
דער "דזשיטאָנג" אין די לעצטע טייל רעפּראַזענץ די נומער פון פונקטן אויף איינער פון די סקווערז (די פונקטן וואָס ינטערסעקט מיט די פייַל שורה און די ט שורה), וואָס איז די דזשיטאָנג.
די מינינגז פון גראַפיק סימבאָלס זענען בכלל ווי גייט:
(1) ניצן באָקסעס צו אָנווייַזן די אַרבעט שטעלע פון די וואַלוו. די נומער פון באָקסעס ינדיקייץ די נומער פון "פּאַזישאַנז".
(2) די אַראָוז אין די קעסטל אָנווייַזן אַז די בוימל קרייַז איז קאָננעקטעד, אָבער די ריכטונג פון די אַראָוז איז נישט דאַווקע רעפּראַזענץ די פאַקטיש ריכטונג פון די פליסיק לויפן.
(3) די סימבאָלס "┻" אָדער "┳" אין די קעסטל אָנווייַזן אַז די דורכפאָר איז אפגעשטעלט;
(4) די נומער פון ינטערפייסיז פארבונדן אַרויס די קעסטל ינדיקייץ ווי פילע זענען "פארבונדן".
(5) בכלל, די ייל ינלעט / לופט ינלעט ווו די וואַלוו איז קאָננעקטעד צו די סיסטעם ס ייל צושטעלן שורה אָדער לופט איז רעפּריזענטיד דורך די בריוו פּ. דער צוריקקער ייל / צוריק גאַז פּאָרט ווו די וואַלוו איז פארבונדן צו די סיסטעם ס צוריקקומען ייל שורה / גאַז שורה איז רעפּריזענטיד דורך ה (מאל אָ). די ייל פּאָרט / לופט פּאָרט ווו די וואַלוו איז פארבונדן צו די אַקטואַטאָר איז אנגעוויזן דורך אַ, ב, אאז"ו ו. מאל עס איז געניצט אויף גראַפיק סימבאָלס צו פאָרשטעלן די ייל ליקאַדזש פּאָרט.
(6) דירעקטיאָנאַל קאָנטראָל וואַלווז אַלע האָבן צוויי אָדער מער אַרבעט שטעלעס, איינער פון וואָס איז דער נאָרמאַל שטעלע, דאָס איז, די שטעלע ווו די וואַלוו האַרץ איז ליגן ווען עס איז נישט אונטערטעניק צו אַפּערייטינג קראַפט.
די מיטל שטעלע אין די גראַפיק סימבאָל איז די נאָרמאַל שטעלע פון די דריי {{0} שטעלע וואַלוו. די צוויי - שטעלע וואַלוו וואָס ניצט פרילינג צוריקקומען נעמט די שטאַט פון די דורכפאָר אין די קעסטל נאָענט צו די פרילינג ווי זייַן נאָרמאַל שטעלע.
ווען צייכענונג די סיסטעם דיאַגראַמע, די ייל קרייַז / גאַז קרייַז זאָל בכלל זיין קאָננעקטעד צו דער נאָרמאַל שטעלע פון די דירעקטיאָנאַל קאָנטראָל וואַלוו. די נומער פון שטעלעס רעפערס צו די נומער פון ארבעטן שטאַטן פון די וואַלוו. די נומער פון ארבעטן שטאַטן איז די נומער פון שטעלעס. די נומער פון דידזשאַץ אין די קאָראַספּאַנדינג גראַפיק סימבאָל קוואַדראַט איז די זעלבע.
"---פּאָזיציע?" רעפערס צו די נומער פון פונקטן אין איינער פון די סקווערז-קאָראַספּאַנדינג גראַפיק סימבאָלס: פייַל שורה און T. די צוויי ענדס פון די פייַל שורה זענען צוויי פונקטן, און T רעפּראַזענץ איין פונט.
די ריכטונג פון די פייַל ינדיקייץ די לויפן ריכטונג פון די גאַז אין די גאַז דרך. א ביידירעקטיאָנאַל פייַל סאַגדזשעסץ אַז די גאַז קענען לויפן אין ביידע אינסטרוקציעס.
ט ינדיקייץ אַז דעם וועג איז אפגעשטעלט.

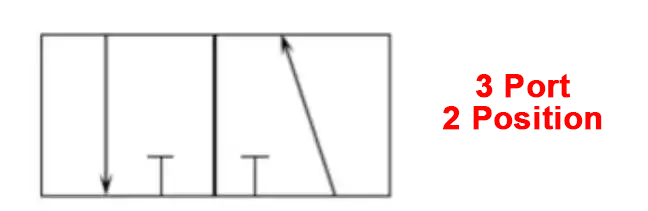

צוויי- שטעלע דריי-וועג (1 ינטייק, 1 ויסמאַטערן, 1 ויסמאַטערן)
צוויי- שטעלע פינף-וועג (1 ינטייק, 2 ויסמאַטערן, 2 ויסמאַטערן)
אין אַלגעמיין, די לופט ינלעט איז רעפּריזענטיד דורך "פּ", די ויסמאַטערן פּאָרט דורך "ר" און "ז" (אויף דער זעלביקער זייַט ווי די לופט ינלעט), און די לופט פּאָרץ פארבונדן צו די אַקטואַטאָר דורך "א" און "ב".
אין אַלגעמיין, סאָלענאָיד וואַלווז האָבן צוויי אָדער מער אַרבעט שטעלעס. איינער פון זיי איז דער נאָרמאַל שטעלע.
דער נאָרמאַל שטעלע רעפערס צו די שטעלע פון די וואַלוו האַרץ ווען עס איז נישט אונטערטעניק צו ילעקטראָומאַגנעטיק קראַפט (די קעסטל לעבן די סוף פון די פרילינג איז געוויזן אין די פיגור).
אַזוי:
די פאלגענדע פיגור ווייזט NC ווי די נאָרמאַלי פארמאכט סאָלענאָיד וואַלוו ק (ווען ניט פּאַוערד אויף, די גאַז צושטעלן איז שנייַדן אַוועק).
אין די פאלגענדע פיגור, NO רעפּראַזענץ די נאָרמאַלי עפענען סאָלענאָיד וואַלוו ק (גאַז איז פלאָוינג ווען נישט פּאַוערד אויף).
ווען די סאָלענאָיד וואַלוו דאַרף זיין סטאַרטעד פֿאַר אַ לאַנג צייַט און די קעסיידערדיק עפן צייט איז פיל מער ווי די קלאָוזינג צייט, עס איז קעדייַיק צו קלייַבן אַ נאָרמאַל אָפֿן סאָלענאָיד וואַלוו.
ווען די סאָלענאָיד וואַלוו אָפט סוויטשיז צווישן עפן און קלאָוזינג, אָדער די עפן צייט איז קורץ, אָדער די צייט חילוק צווישן עפן און קלאָוזינג איז נישט באַטייטיק, אַ נאָרמאַלי פארמאכט סאָלענאָיד וואַלוו זאָל זיין אויסגעקליבן
דער סימבאָל אין די פאלגענדע פיגור ינדיקייץ אַז די סאָלענאָיד וואַלוו איז דירעקט -אַקטינג
דער סימבאָל אין די פאלגענדע פיגור ינדיקייץ אַז די סאָלענאָיד וואַלוו איז אַ פּילאָט - אַפּערייטאַד טיפּ
פינף-וועג מיינט אז עס זענען פאראן פינף קאנאלן פאר ווענאַליישאַן
איינער פון זיי איז פארבונדן צו די גאַז מקור.
די צוויי זענען פארבונדן צו די לופט ינלעט און ווענטיל פון די פונדרויסנדיק לופט קאַמער פון די טאָפּל {{0} אַקטינג צילינדער.
די צוויי לופט ינלעץ און אַוטלעץ זענען פארבונדן צו די ינערלעך לופט קאַמער.
דער ספּעציפיש אַרבעט פּרינציפּ קענען זיין ריפערד צו דעם פון די טאָפּל -אַקטינג פּנעוומאַטיש אַקטואַטאָר. אין טערמינען פון לופט דרך (אָדער פליסיק דרך):

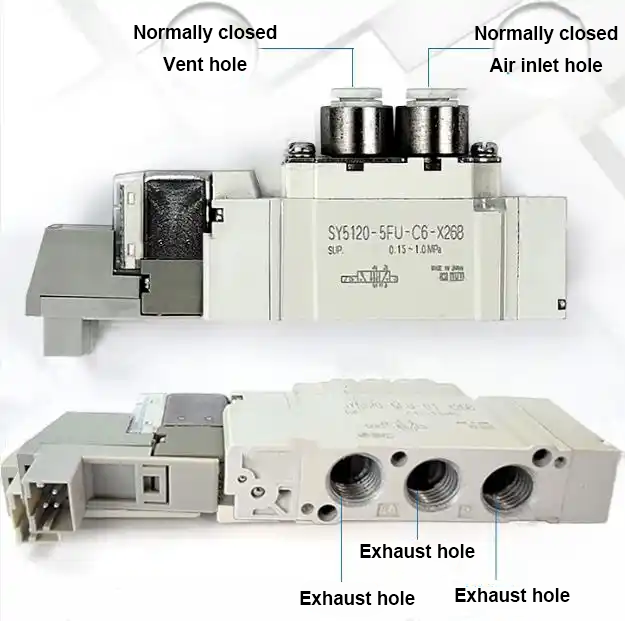

די צוויי -שטעלע דריי -וועג סאָלענאָיד וואַלוו האט איין לופט ינלעט (פֿאַר קאַנעקטינג צו די לופט מקור), איין לופט ווענטיל (פֿאַר צושטעלן די לופט מקור צו די ציל ויסריכט), און איין לופט ווענטיל (יוזשאַוואַלי יקוויפּט מיט אַ מאַפלער; אויב ראַש איז נישט אַ דייַגע, עס קענען אויך זיין איבערגעהיפּערט).

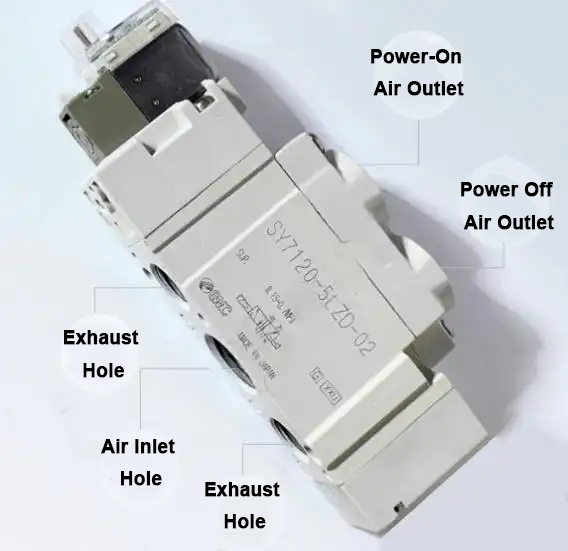

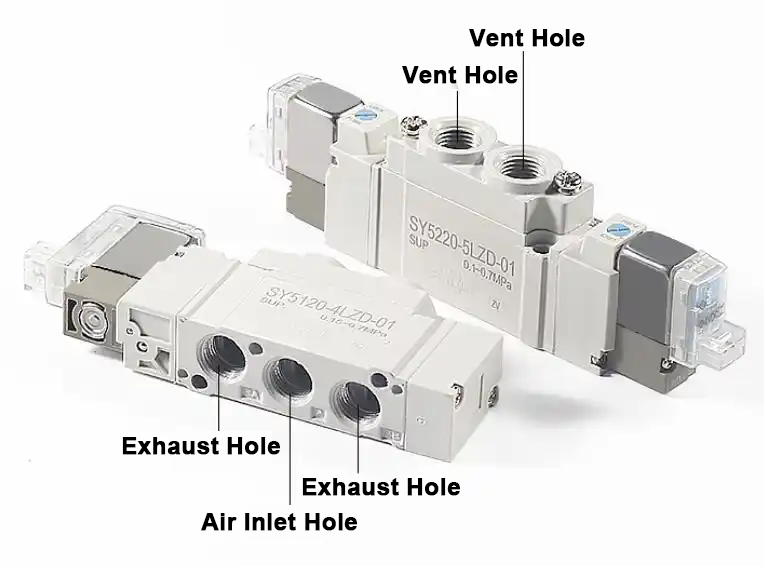

די צוויי - שטעלע פינף -וועג סאָלענאָיד וואַלוו האט איין לופט ינלעט לאָך (פארבונדן צו די לופט מקור פֿאַר ינטייק), איין פאָרויס קאַמף לופט ווענטיל לאָך און איין פאַרקערט קאַמף לופט ווענטיל לאָך (רעספּעקטיוולי צושטעלן איין פאָרויס און איין פאַרקערט קאַמף לופט מקור פֿאַר די ציל ויסריכט), איין פאָרויס קאַמף ויסמאַטערן לאָך און איין פאַרקערט קאַמף ויסמאַטערן לאָך אינסטאַלירן (מיט אַ פאַרקערט קאַמף ויסמאַטערן לאָך).
פֿאַר קליין אָטאַמאַטיק קאָנטראָל עקוויפּמענט, ינדאַסטרי גומע לופט פּייפּס מיט אַ דיאַמעטער פון 8-12 זענען בכלל אויסגעקליבן פֿאַר די לופט פּייפּס.
עלעקטריק גערעדט, צוויי- שטעלע דריי-וועג סאָלענאָיד וואַלווז זענען בכלל איין-קאָנטראָלירט (ד"ה, איין{- שפּול), בשעת צוויי- שטעלע פינף-וועג סאָלענאָיד וואַלווז זענען טיפּיקלי טאָפּל-קאַנטראָולד (ד"ה, טאָפּל{- שפּול).
די שפּול וואָולטידזש לעוועלס זענען בכלל DC24V, AC220V, עטק.
צוויי- שטעלע דריי-וועג סאָלענאָיד וואַלווז זענען צעטיילט אין צוויי טייפּס: נאָרמאַלי פארמאכט און נאָרמאַלי אָפֿן.
די נאָרמאַללי פֿאַרמאַכט טיפּ רעפערס צו די סיטואַציע ווו די לופט דרך איז דיסקאַנעקטיד ווען די שפּול איז נישט ענערדזשייזד.
דער נאָרמאַל אָפֿן טיפּ רעפערס צו די סיטואַציע ווו די אַירווייַ איז אָפן ווען די שפּול איז נישט ענערדזשייזד.
אַפּערייטינג פּרינציפּ פון צוויי - שטעלע פינף - וועג טאָפּל עלעקטריק קאַנטראָולד סאָלענאָיד וואַלוו:
ווען די פאָרויס קאַמף שפּול איז ענערדזשייזד, די פאָרויס קאַמף ערוויי איז קאָננעקטעד (עס איז לופט אין די פאָרויס קאַמף לופט ווענטיל). אפילו אויב די פארווערטס אקציע שפּול איז דע-ענערדזשייזד, די פארווערטס אקציע לופטוויי בלייבט פארבינדן און וועט בלייבן אזוי ביז די פארקערטע אקציע שפּול איז ענערדזשייזד.
ווען די פאַרקערט קאַמף שפּול איז ענערדזשייזד, די פאַרקערט קאַמף ערוויי איז פארבונדן (עס איז לופט אין די לופט לאָך פון די פאַרקערט קאַמף שפּול). אפילו נאָך די פאַרקערט קאַמף שפּול איז דע-ענערדזשייזד, די פאַרקערט קאַמף ערוויי בלייבט קאָננעקטעד און וועט בלייבן אַזוי ביז די פאָרויס קאַמף שפּול איז ענערדזשייזד. דאָס איז עקוויוואַלענט צו "זיך -לאַקינג".
באַזירט אויף דעם כאַראַקטעריסטיש פון די צוויי - שטעלע פינף - וועג טאָפּל עלעקטריק קאָנטראָל סאָלענאָיד וואַלוו, ווען דיזיינינג די עלעקטראָמעטשאַניקאַל קאָנטראָל קרייַז אָדער פּראָגראַממינג די פּלק, עס איז בלויז נייטיק צו לאָזן די סאָלענאָיד וואַלוו שפּול אַרבעטן פֿאַר 1 צו 2 סעקונדעס. דעם קענען באַשיצן די סאָלענאָיד וואַלוו שפּול פון זיין לייכט דאַמידזשד.
