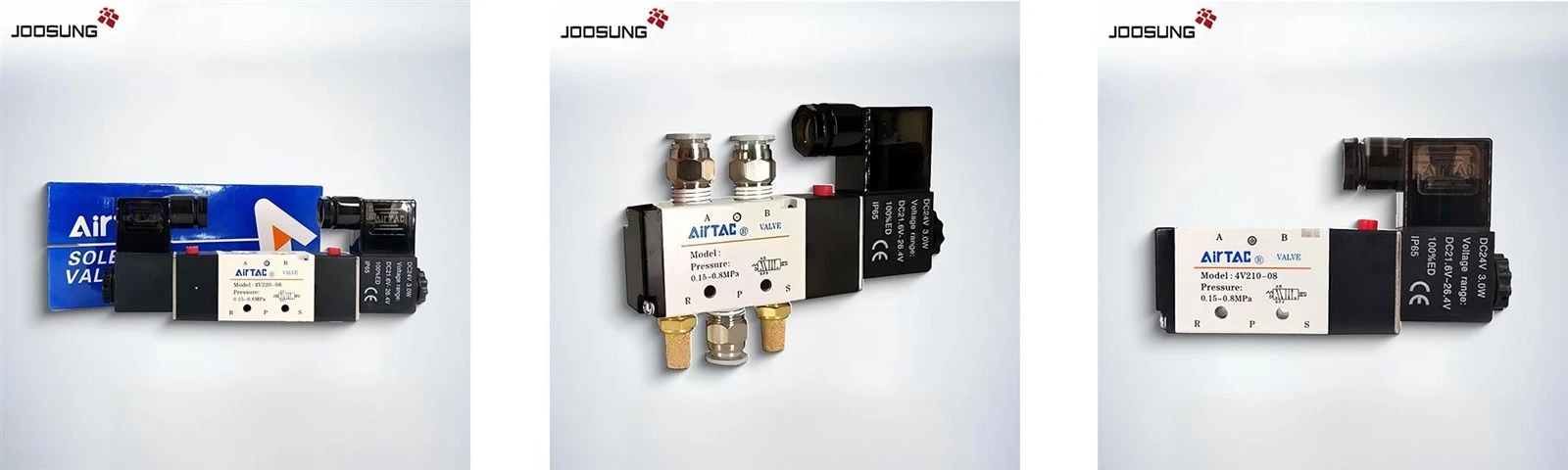

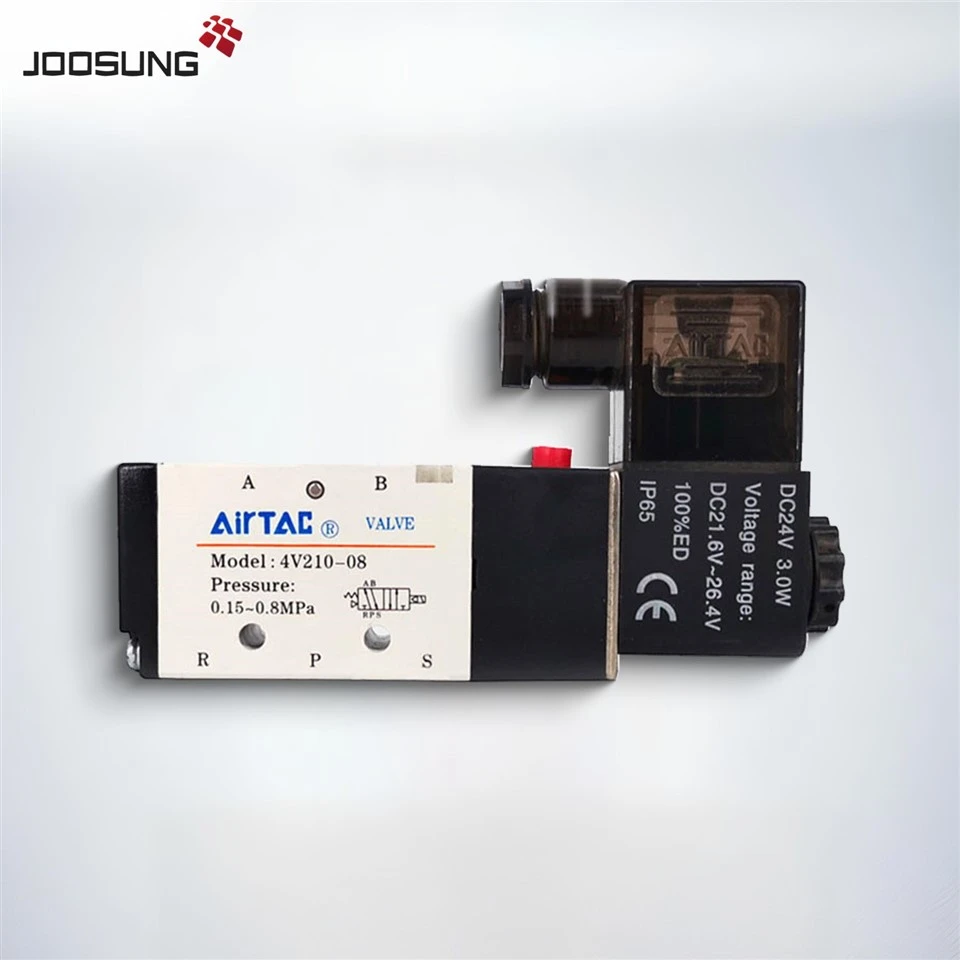

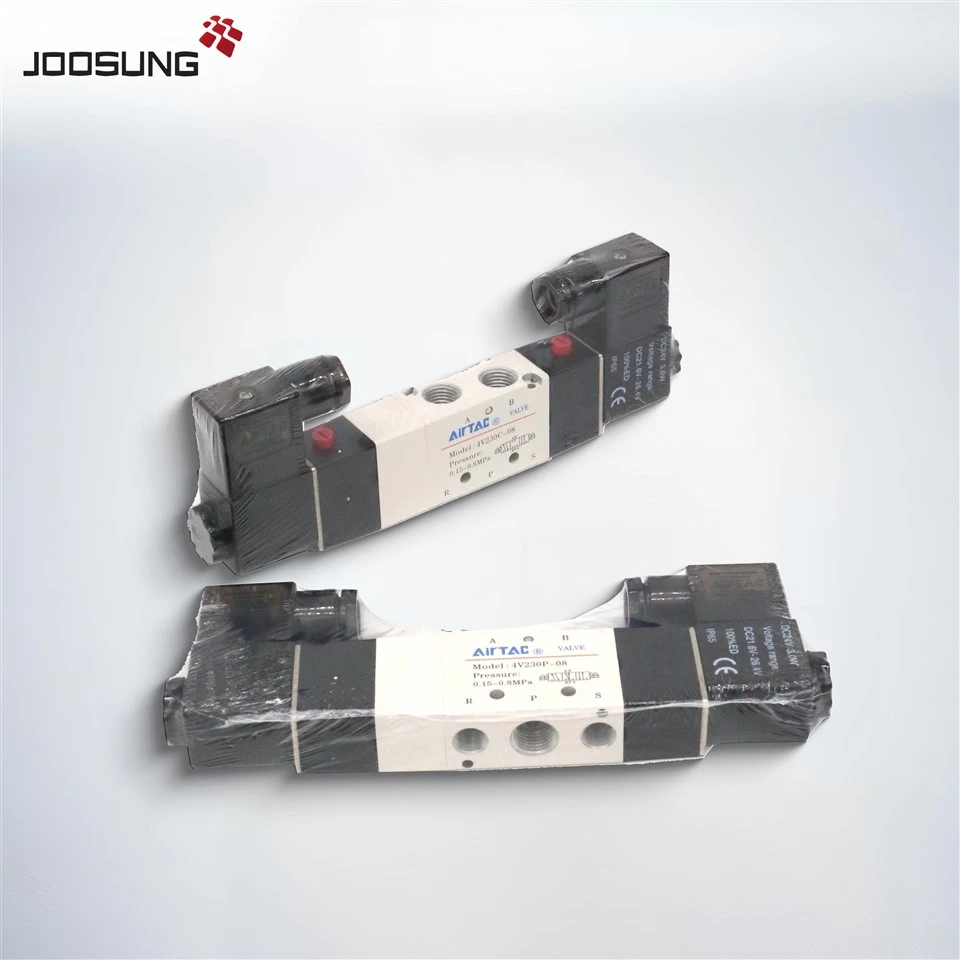

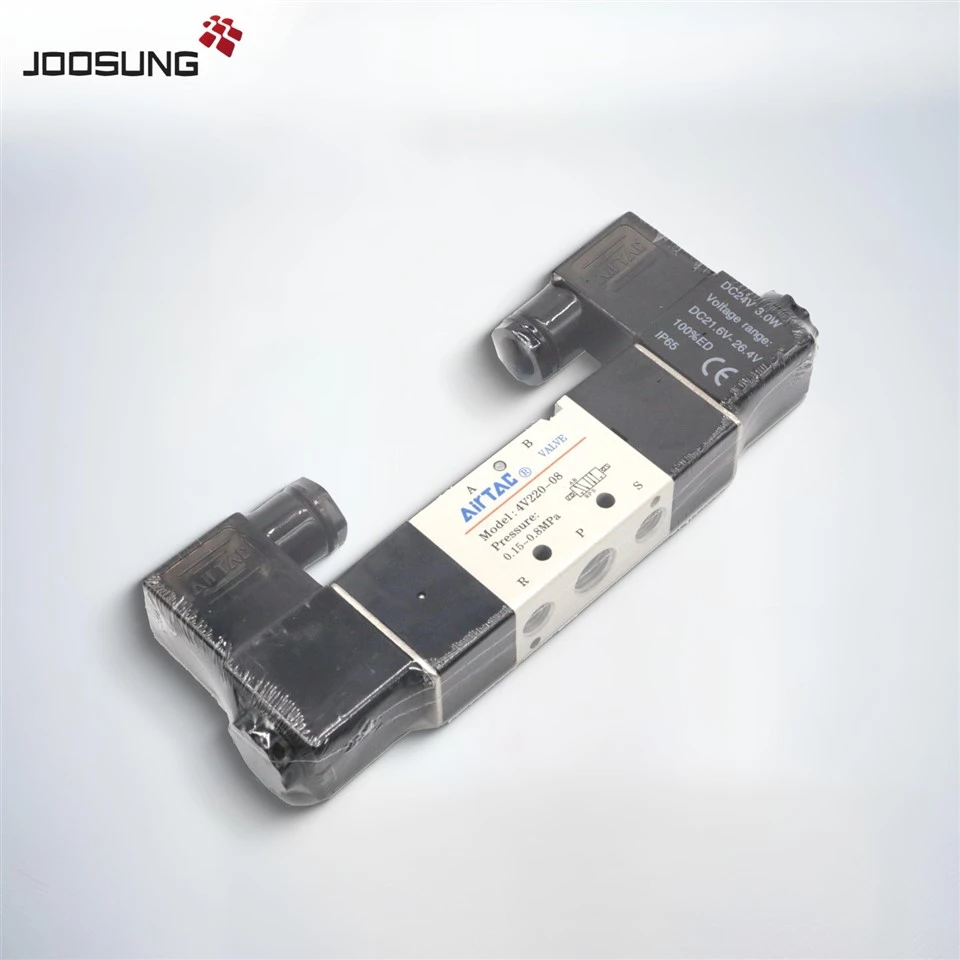

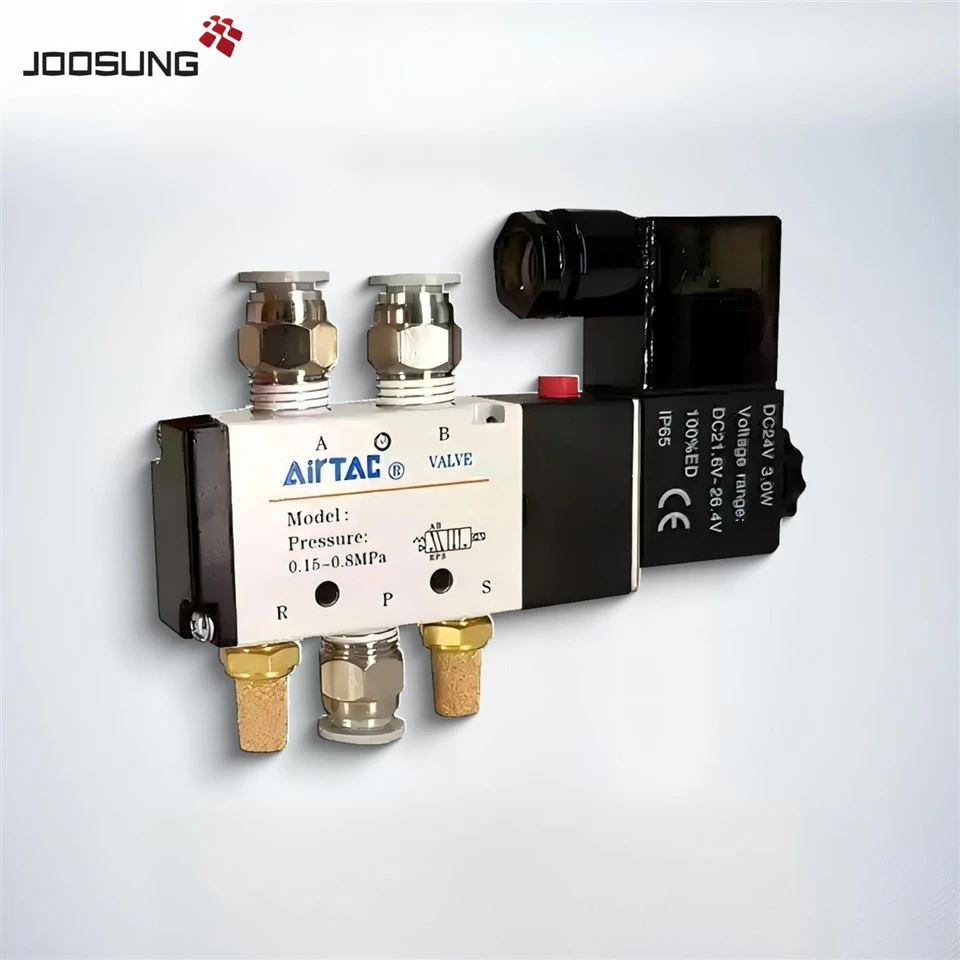

AIRTAC 4V200 סעריע סאָלענאָיד וואַלוו

ווי צו סדר 4V200 סעריע פּנעוומאַטיש סאָלענאָיד וואַלוו

4 V     2    10      08     A      ¨       ¨

①     ②     ③      ④     ⑤     ⑥     ⑦

① מאָדעל

② קאָד

③ טיפּ וואַלוו

④ פּאָרט גרייס

⑤ וואָולטידזש

⑥ עלעקטריקאַל פּאָזיציע

⑦ פאָדעם טיפּ

4V:

סאָלענאָיד

וואַלוו

(5/2,5/3 וועג)

2:200 סעריע

10: איין סאָלענאָיד 5/2 וועג

06:1/8"

08:1/4"

א: AC220V

ב: DC24V

C: AC110V

E:AC24V

F: DC12V

ליידיק: טערמינאַל

איך: גרויס

ליידיק: PT

G:G

T:NPT

20: טאָפּל סאָלענאָיד 5/2 וועג

30C: טאָפּל סאָלענאָיד 5/3 וועג פֿאַרמאַכט צענטער

30E: טאָפּל סאָלענאָיד 5/3 וועג

ויסמאַטערן צענטער

30P: טאָפּל סאָלענאָיד 5/3 וועג דרוק צענטער

4V200סעריעפּנעוומאַטיש סאָלענאָיד וואַלוו שליסל ספּעסאַפאַקיישאַנז

מאָדעל

4V210-06
4V220-06

4V230C-06
4V230E-06
4V230P-06

4V210-08
4V220-08

4V230C-08
4V230E-08
4V230P-08

פליסיק

לופט (צו זיין פילטערד דורך 40μם פילטער עלעמענט)

אַקטינג

אינערלעכער פּילאָט אָדער פונדרויסנדיק פּילאָט

פּאָרט גרייס [באַמערקונג 1]

אין=אויס=אויסגאנג=1/8"

אין=אויס=1/4"אויסגאנג=1/8"

די גרייס פון די אָפן

14.0מם²
(קוו=0.78)

12.0מם²
(קוו=0.67)

16.0מם²
(קוו=0.89)

12.0מם²
(קוו=0.67)

טיפּ וואַלוו

5 פּאָרט 2 שטעלע

5 פּאָרט 3 שטעלע

5 פּאָרט 2 שטעלע

5 פּאָרט 3 שטעלע

אַפּערייטינג דרוק

0.15 ~ 0.8 מפּאַ (21 ~ 114 פּסי)

אַפּערייטינג דרוק

1.2 מפּאַ (175 פּסי)

טעמפּעראַטור

-20 ~ 70 גראַד

מאַטעריאַל פון גוף

אַלומינום צומיש

לובריקיישאַן [נאָטע 2]

ניט פארלאנגט

מאַקס. אָפטקייַט [נאָטע3]

5 ציקל / סעק

3 ציקל / סעק

5 ציקל / סעק

3 ציקל / סעק

וואָג (ג)

4V210-06:220
4V220-06:320

360

4V210-08:220
4V220-08:320

360

[Note1] PT פאָדעם, G פאָדעם און NPT פאָדעם זענען בארעכטיגט.

[נאָטע2] אַמאָל לובראַקייטיד לופט איז געניצט, פאָרזעצן מיט דער זעלביקער מיטל צו אַפּטאַמייז די וואַלוו לעבן
שפּאַן.לובריקאַנץ ווי יסאָ ווג32 אָדער עקוויוואַלענט זענען רעקאַמענדיד.

[באַמערקונג3]די מאַקסימום אַקטואַטיאָן אָפטקייַט איז אין די ניט-לאָדן שטאַט
