אינערלעכער סטרוקטור דיאַגראַמע פון דיפּנעוומאַטיש צילינדער, דיטיילד הקדמה פון די פּנעוומאַטיש צילינדער סטרוקטור זאַץ
פּנעוומאַטיש סילינדערס שפּילן אַ קריטיש ראָלע אין פֿאַרזאַמלונג שורות. אַזוי, ווי פיל טאָן איר וויסן וועגן פּנעוומאַטיש סילינדערס?
פּנעוומאַטיש אַקטוייטערז אין פּנעוומאַטיש טראַנסמיסיע גער די דרוק ענערגיע פון קאַמפּרעסט גאַז אין מעטשאַניקאַל ענערגיע. פּנעוומאַטיש סילינדערס קענען זיין קלאַסאַפייד אין צוויי טייפּס: יענע וואָס דורכפירן קעגנאַנאַנדיק לינעאַר באַוועגונג און יענע וואָס דורכפירן קעגנאַנאַנדיק סווינגינג. פּנעוומאַטיש סילינדערס וואָס דורכפירן קעגנאַנאַנדיק לינעאַר באַוועגונג קענען זיין ווייַטער צעטיילט אין פיר טייפּס: איין-אַקטינג, טאָפּל-אַקטינג, דייאַפראַם, און פּראַל פּנעוומאַטיש סילינדערס.

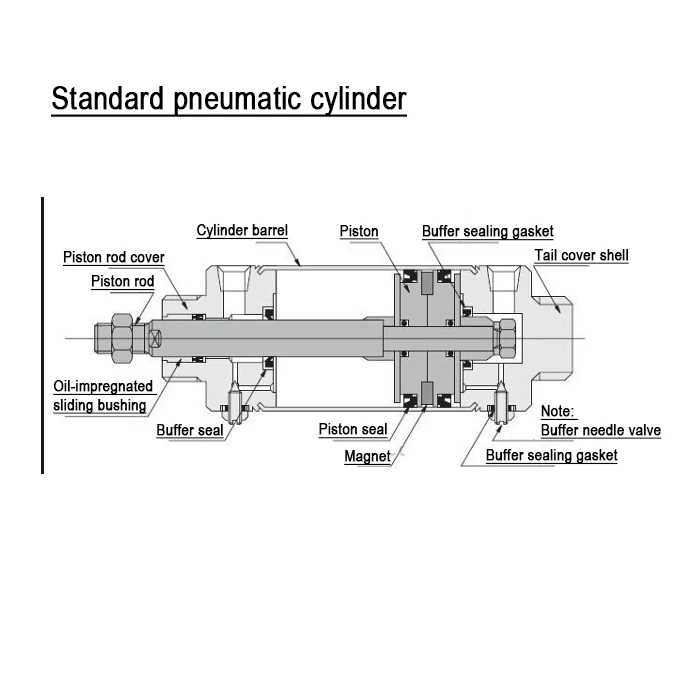

ינערלעך סטרוקטור דיאַגראַמע פון די פּנעוומאַטיש צילינדער
די פּנעוומאַטיש צילינדער איז קאַמפּאָוזד פון די פּנעוומאַטיש צילינדער פאַס, סוף דעקן, פּיסטאָן, פּיסטאָן רוט און סילינג טיילן. זייַן ינערלעך סטרוקטור איז געוויזן אין די פיגור:
דיטיילד הקדמה צו די סטרוקטור און זאַץ פון די פּנעוומאַטיש צילינדער
1) פּנעוומאַטיש צילינדער פאַס
די ינער דיאַמעטער פון די פּנעוומאַטיש צילינדער פאַס רעפּראַזענץ די מאַגנאַטוד פון די רעזולטאַט קראַפט פון די פּנעוומאַטיש צילינדער. די פּיסטאָן זאָל רוק סמודלי צוריק און צוריק אין די פּנעוומאַטיש צילינדער פאַס, און די ייבערפלאַך ראַפנאַס פון די ינער ייבערפלאַך פון די פּנעוומאַטיש צילינדער פאַס זאָל דערגרייכן ראַ0.8 μ עם. פֿאַר די שטאָל רער פּנעוומאַטיש צילינדער פאַס, די ינער ייבערפלאַך זאָל אויך זיין פּלייטאַד מיט שווער קראָומיאַם צו רעדוצירן פריקשאַנאַל קעגנשטעל און טראָגן, און צו פאַרמייַדן זשאַווער. דער מאַטעריאַל פון די פּנעוומאַטיש צילינדער פאַס איז ניט בלויז הויך -שטאַרקייַט טשאַד שטאָל רער, אָבער אויך הויך -שטאַרקייַט אַלומינום צומיש און מעש. קליין פּנעוומאַטיש סילינדערס זענען געמאכט פון ומבאַפלעקט שטאָל טובז. פֿאַר פּנעוומאַטיש סילינדערס מיט מאַגנעטיק סוויטשיז אָדער יענע געניצט אין קעראָוזשאַן - קעגנשטעליק ינווייראַנמאַנץ, די פּנעוומאַטיש צילינדער באַראַלז זאָל זיין געמאכט פון מאַטעריאַלס אַזאַ ווי ומבאַפלעקט שטאָל, אַלומינום צומיש אָדער מעש. א קאַמביינד סילינג רינג איז געניצט אויף די פּנעוומאַטיש צילינדער פּיסטאָן צו דערגרייכן ביידירעקטיאָנאַל סילינג. די פּיסטאָן און די פּיסטאָן רוט זענען פארבונדן דורך ריוואַץ אָן ניסלעך.
2 ) סוף דעקל
דער סוף דעקן איז יקוויפּט מיט ינטייק און ויסמאַטערן פּאָרץ, און עטלעכע אויך האָבן אַ באַפער מעקאַניזאַם אין די סוף דעקן. די זייַט ענדס דעקן פון די רוט איז יקוויפּט מיט אַ סילינג רינג און אַ שטויב -דערווייַז רינג צו פאַרמייַדן לופט ליקאַדזש פון די פּיסטאָן רוט און צו פאַרמייַדן פונדרויסנדיק שטויב פון אַרייַן די פּנעוומאַטיש צילינדער. א פירן אַרבל איז צוגעשטעלט אויף די זייַט סוף דעקן פון די רוט צו פֿאַרבעסערן די גיידינג אַקיעראַסי פון די פּנעוומאַטיש צילינדער, טראָגן אַ קליין סומע פון לאַטעראַל מאַסע אויף די פּיסטאָן רוט, רעדוצירן די דאַונווערד בייגן ווען די פּיסטאָן רוט יקסטענדז, און פאַרברייטערן די דינסט לעבן פון די פּנעוומאַטיש צילינדער. גייד סליווז זענען יוזשאַוואַלי געמאכט פון סינטערד ייל - ימפּרעגנייטאַד אַלויז אָדער פאָרויס - גענייגט קופּער קאַסטינגז. אין דער פאַרגאַנגענהייַט, די סוף קאָווערס זענען קאַמאַנלי געמאכט פון מאַליאַבאַל געשטאַלט אייַזן. איצט, צו רעדוצירן וואָג און פאַרמייַדן זשאַווער, אַלומינום צומיש שטאַרבן - קאַסטינג איז אָפט געניצט. עטלעכע מיקראָ פּנעוומאַטיש סילינדערס זענען געמאכט פון מעש.
3 ) פּיסטאָן
די פּיסטאָן איז דער דרוק -שייַכעס טייל אין די פּנעוומאַטיש צילינדער. צו פאַרמייַדן גאַז ליקאַדזש צווישן די לינקס און רעכט טשיימבערז פון די פּיסטאָן, אַ פּיסטאָן סילינג רינג איז צוגעשטעלט. די טראָגן---קעגנשטעליק רינגס אויף די פּיסטאָן קענען פאַרבעסערן די גיידאַנס פון די פּנעוומאַטיש צילינדער, רעדוצירן די טראָגן פון די פּיסטאָן סילינג רינג און פאַרמינערן די רייַבונג קעגנשטעל. טראָגן-{--קעגנשטעליק רינגס זענען געמאכט פון מאַטעריאַלס אַזאַ ווי פּאַליוראַטיין, פּאָליטעטראַפלואָראָטהילענע, און שטאָף - ריינפאָרסט סינטעטיש סמאָלע. די ברייט פון די פּיסטאָן איז באשלאסן דורך די גרייס פון די סילינג רינג און די נייטיק לענג פון די סליידינג טייל. די סליידינג טייל איז צו קורץ, וואָס קענען לייכט פאַרשאַפן פרי טראָגן און דזשאַמינג. די מאַטעריאַלס קאַמאַנלי געניצט פֿאַר פּיסטאָנס זענען אַלומינום צומיש און געשטאַלט אייַזן. פֿאַר קליין פּנעוומאַטיש סילינדערס, די פּיסטאָנס זענען געמאכט פון מעש.
4) פּיסטאָן רוט
די פּיסטאָן רוט איז די מערסט וויכטיק קראַפט - שייַכעס טייל אין די פּנעוומאַטיש צילינדער. וסואַללי, הויך - טשאַד שטאָל איז געניצט, מיט זייַן ייבערפלאַך באהאנדלט דורך שווער קראָומיאַם פּלייטינג, אָדער ומבאַפלעקט שטאָל איז געניצט צו פאַרמייַדן קעראָוזשאַן און פאַרבעסערן די טראָגן קעגנשטעל פון די סילינג רינג.
5) סילינג רינג
די סילינג פון קאַמפּאָונאַנץ אין דריי אָדער ריסיפּראָקייטינג באַוועגונג איז גערופן דינאַמיש סילינג, און די סילינג פון סטיישאַנערי טיילן איז גערופן סטאַטיק סילינג. די קשר מעטהאָדס צווישן די פּנעוומאַטיש צילינדער פאַס און די סוף דעקן דער הויפּט אַרייַננעמען די פאלגענדע טייפּס: ינטאַגראַל טיפּ, ריוואַטיד טיפּ, טרעדיד קשר טיפּ, פלאַנדזש טיפּ און ציען רוט טיפּ.
6) ווען די פּנעוומאַטיש צילינדער איז אין אָפּעראַציע, עס רילייז אויף די ייל נעפּל אין די קאַמפּרעסט לופט צו שמירן די פּיסטאָן. עס זענען אויך אַ קליין נומער פון זיך - לובראַקייטינג פּנעוומאַטיש סילינדערס.
אויבן איז די אינערלעכער סטרוקטור דיאַגראַמע פון די פּנעוומאַטיש צילינדער, דיטיילד הקדמה פון די אינהאַלט פון די זאַץ פון די פּנעוומאַטיש צילינדער סטרוקטור, צו לערנען מער פֿאַרבונדענע אינפֿאָרמאַציע זענען בארעכטיגט בייhttps://www.joosungauto.com/.
